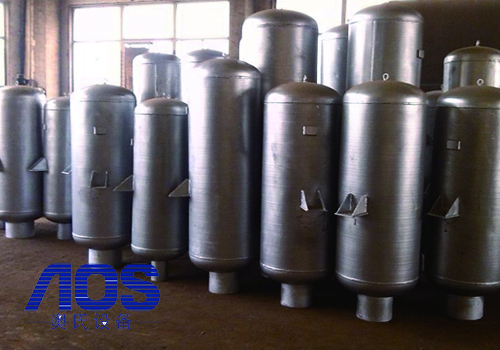

排汽消声器/排气消音器

蒸汽排放消声器/蒸汽排放消音器



产品说明

一:用途:

  本系列蒸汽消声器,主要用于电力、化工、冶金、矿山、纺织工业锅炉蒸汽排放、风机等设备的有效消声。

二、特点:

  1、消声量大,点火排汽消声≥42dBA   安全门排汽消声≥39dBA
         风机消声≥28dBA     高压除氧器消声≥35dBA
  2、蒸汽消声器体积小、重量轻、安装方便。
  3、蒸汽消声器品种多、有小孔型、通孔型、小孔带阻声罩型、通孔带阻声罩型。
  4、蒸汽消声器使且寿命长,最长可达30年。

     本厂生产的ZXP、ZXA及GZF系列蒸汽消声器可满足各种参数锅炉向空排汽、安全阀排汽及锅炉送风机进口的降噪消声要求,同时也广泛用于石油、化工、冶金、纺织等工业的锅炉蒸汽排放及其它气体消声排放,使之达到工业企业噪声标准要求。
    其特点如下:
     1、采用多级消声,消声量大,排汽消声器可达35~40分贝;安全阀消声器可达25分贝以上;风机消声器可达30~40分贝以上。
     2、体积小,重量轻,安装简便,易维护。
     3、ZXP、 ZXA系列,筒体采用优质不锈钢,具有足够高的强度和耐腐蚀性。
     4、能单独固定、吸收排汽管道的垂直及水平热位移,使排汽管道不因消声器的安装而受到额外
的荷载,保证排汽管道在热能工作下的安全性

三、安装使用说明
     1、蒸汽消声器和排汽管应采用焊接或法兰连接。
     2、蒸汽消声器吊装过程中应防止壳体变形或碰撞。
四、供货范围
     蒸汽消声器供货范围为整体出厂。
五、订货须知
     1、向空排汽消声器
     a、主机设备型号或(锅炉)蒸发量;
     b、排汽管入口处蒸汽额定参数:压力、温度;
     c、排汽管结构参数:管径、壁厚、材质、长度及弯头数量;
     d、排气管道中阀门的型号、规格及数量。
     2、蒸汽消声器
     a、主机设备型号或(锅炉)蒸发量;
     b、安全阀参数:排放量、启跳压力、介质温度;
     c、安全阀后排汽管道结构参数:管径、壁厚、材质及长度。


六、常用规格:


型号


类别


外壳尺寸


底座螺孔

接管规格

配套汽轮机型号
总长
外壳高度
壳体外径
孔距
孔径
孔数
L
L1
D
b
d
n
d0×6
TB-39-35/15(过)



中压
1556
1356
460
322
20
4
57×3.5
N6
TB-39-65/2S(过)
1848
1648
S60
392
20
4
76×4
N12
TB-39-100/35(过)
1818
1618
675
472
20
4
108×4.5
N20
TB-39-130/40(过)
1890
1690
675
472
20
4
108×4.5
N25
TB-54-35/10(过)

次高压

1296
1096
460
322
20
4
57×3.5
N6
TB-54-75/25(过)
1564
1364
560
392
20
4
76×5
N12
TB-100-130/40(过)
1854
1654
675
472
20
4
108×4.5
N25
TB-100-130/65(过)

高压


2142
1942
675
472
23
4
108×4.5
N25
TB-100-220/60(过)
2142
1942
675
472
23
4
133×10
N50
TB-100-220/85(过)
24665
2266
675
472
23
4
133×10
N50
TB-100-410/100(过)
2646
2446
675
472
23
4
159×10
N100
TB-140-670/100
——
420/100

超高压
2358
2158
675
472
23
4
133×16
N200
——
N125
TB-140-670/200(过)
2854
2654
805
565
27
4
233×16
N200
TB-170-1000/200(过)
亚临界
3100
2900
805
565
27
4
133×18
N300
TB-28/510-610/40(过)
再热出口
1854
1654
675
472
20
4
133×10
N200
TB-39-555-1000/100(过)
2646
2446
675
472
27
4
168×8
N300

  2、锅炉过热器蒸汽消声器(TA系列、过热蒸汽用)

型号
类别
外型尺寸
底座螺孔
接管规格
配套汽轮机型号
总长
外壳高度
壳体外径
孔距
孔经
孔数
L
L1
D
b
d1
n
do×6
TA-39-65(过)
中压
1334
1134
380
272
20
4
89×5
N12
TA-54-75/25(过)
次高压
1686
1486
440
314
20
4
108×5
N12
TA-100-130/80(过)
高压
2610
2360
673
474
23
4
IS9×S
N25
TA-100-220/85(过)
2610
2360
673
474
23
4
219×6
N50
TA-100-220/125(过)
2234
1984
825
79
23
4
273×7
N50
TA-100-410/70(过)
2076
1876
685
483
23
4
273×7
N100
TA-100-420/100(过)
超高压
2270
2020
82S
579
23
4
273×7
N125
TA-140-670/100(过)
270
2020
825
579
23
4
219×8
N200
TA-140-670/200(过)
2455
2205
1160
810
27
4
273×8
N200
TA-170-1000/280(过)
亚临界
2960
2710
1310
914
27
4
273×14
N300
TA-28/510-670/100(过)
再热器出口
2054
1804
785
552
23
4
325×13
N200
TA-39/555-1000/155(过)
2344
2094
935
655
27

325×18
N300

3、锅炉汽包安全门蒸汽消声器(TA)


型号
类型
外型尺寸

底座螺孔
接管规格
配套汽轮枫型号
总长缸壳度
壳体外径
孔距
孔径
孔数

L
L1
D
b
d1
n
dox5
TA-39-65/15(饱)
中压
1334
1134
380
272
20
4
89×5
N12
TA-54-75/25(饱)
次高压
1686
1486
440
314
20
4
108×5
N12
TA-100-130/80(饱)
高压
2510
2260
673
474
23
4
159×5
N25
TA-100-220/85(饱)
2510

2260

376
474
23
4
219×5
N513
TA-100-220/125(饱)
2084
1834
825
579
23
4
273×7
N50
TA-100-410/70(饱)
976
1776
685
483
23
4
273×7
N100
TA-140-420/100(饱)
超高压
2120
1870
828
879
23
4
273×7
N125
TA-140-670/100(饱)
2120
1870
825
579
23
4
219×6
N200
TA-140-670/200(饱)
2305
2055
160
810
27
4
273×7
N200
TA-170-1000/280(饱)
亚临界
2810
2860
131
914
27
4
273×7
N300
附近
TA-32/336-67D/200(饱)
再热器
2160
1910
985
690
27
4
426×7
N200
TA-32/336-1000/200(饱)
进口
2264
2014
955
655
27
4
326×7
N300

4、背压式汽轮机蒸汽消声器(TDb系列)


型号
外型尺寸
底座螺孔
接管规格(参数)
用途
总长
壳高度
壳体外径
孔距
孔径
孔数
L
L1
D
b
d
n
d0×8
TDb-5-20
1600
1400
06
479
20
4
325×6
背压、手动及安全门排汽
TDb-5-50
2200
2000
757
532
23
4
377×6
TDb-10-20
1650
1450
706
479
20
4
325×7
抽汽、手动及安全排汽
TDb-10-50
2300
2100
806
566
23
4
426×8
TDb-14-20
1700
1500
706
479
20
4
325×7
TDb-14-50
2400
2200
806
566
23
4
426×8


  说明:1、当用户排汽管规格与不符时,外形尺寸将与表有所变化
     2、热力设备之蒸气排放对象种类繁多。本厂将根据用户所提出的排汽量、蒸气压力及接管尺寸设计制作各种规格的消声器。
